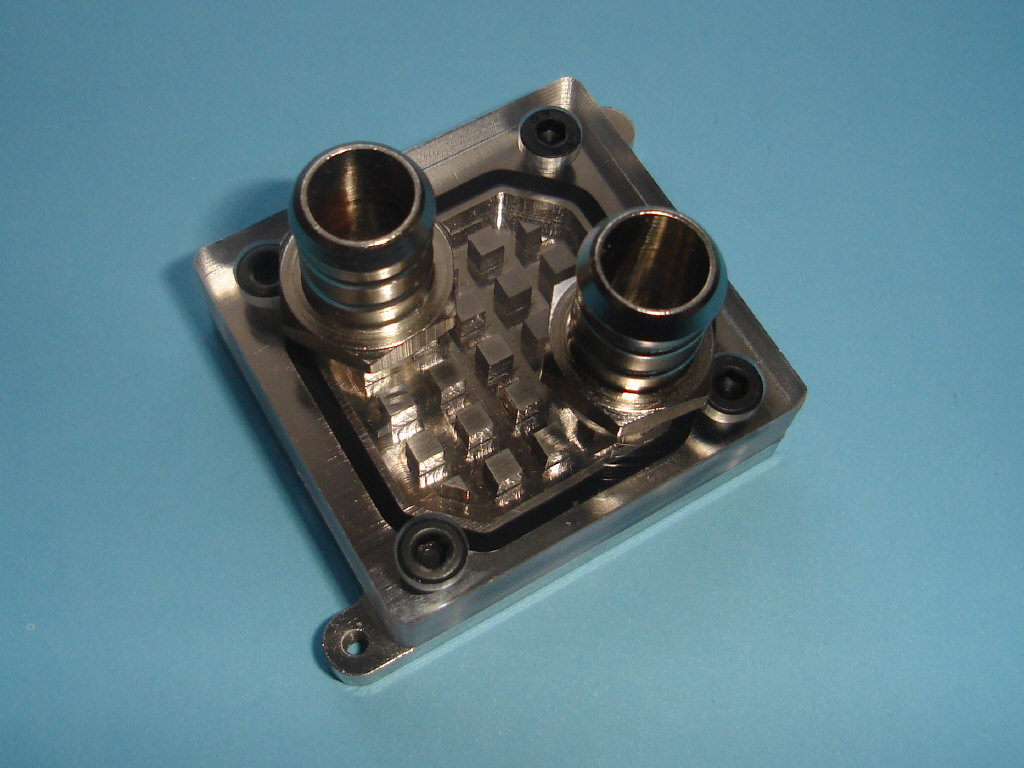

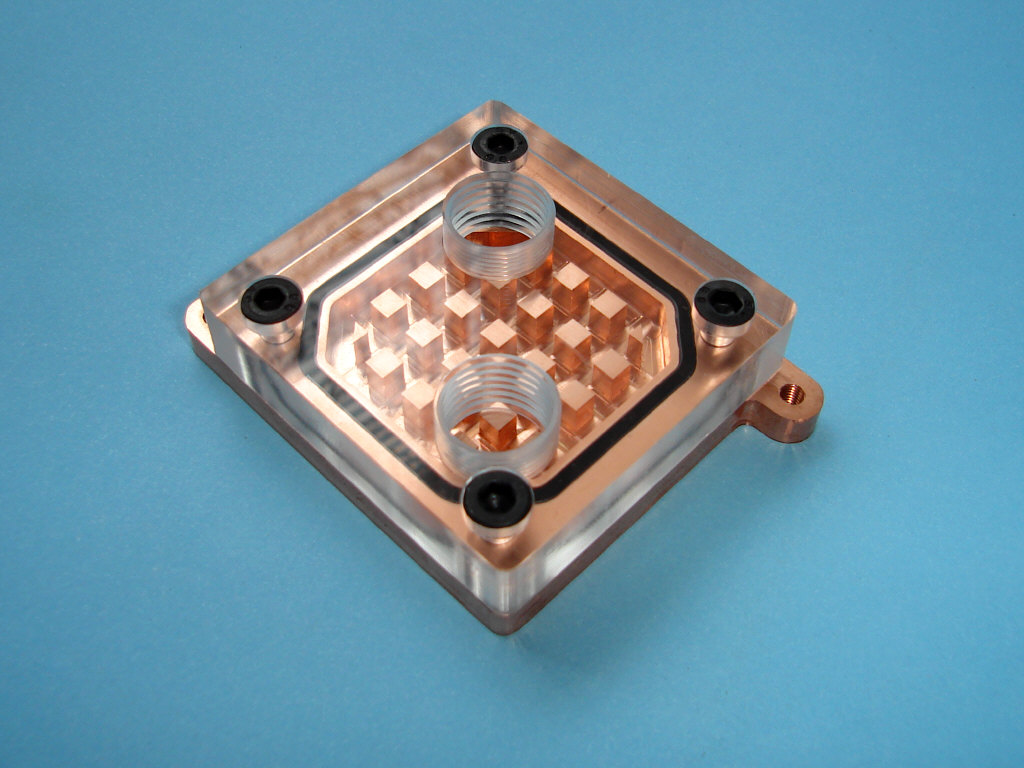

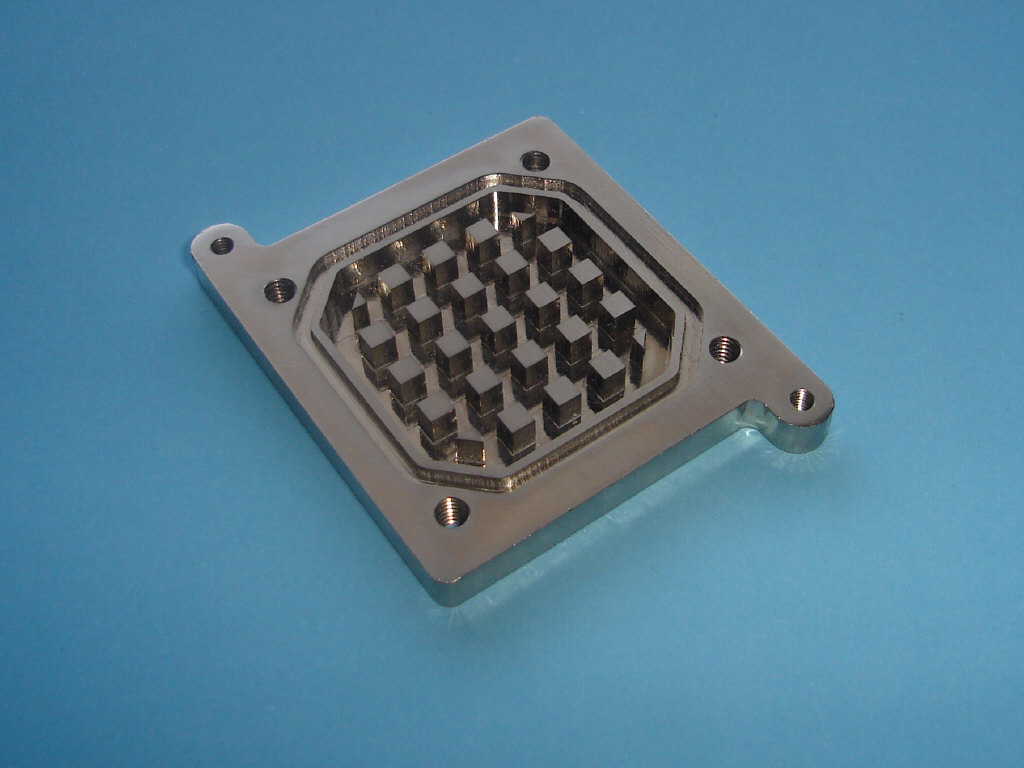

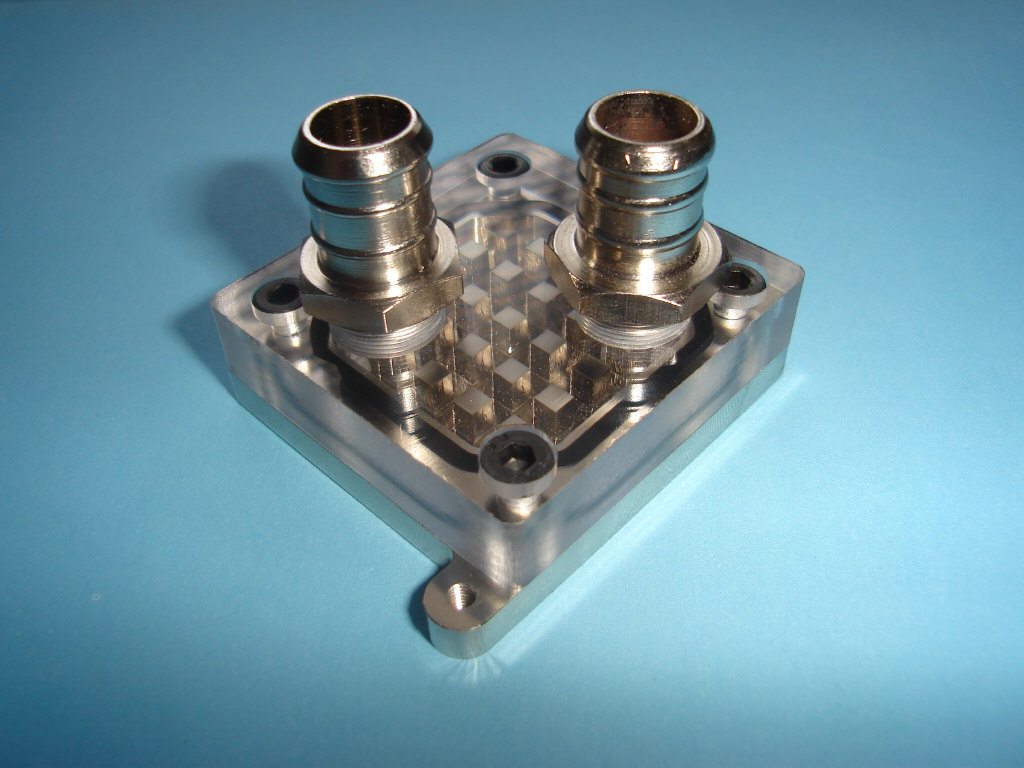

Chladící blok pro severní můstek základní desky Asus Z7S WS vychází z osvědčeného konceptu bloku Stixion, kde při zachování malého odporu průtoku je zachován velký chladící účinek. Vstupní a výstupní otvor má klasický rozměr G1/4".
Rozměry základny bloku jsou 49x47x5mm. Pro TOP je použit polykarbonát tloušťky 9.5mm. Rozteč děr pro uchycení k základní desce je 68.5 mm.

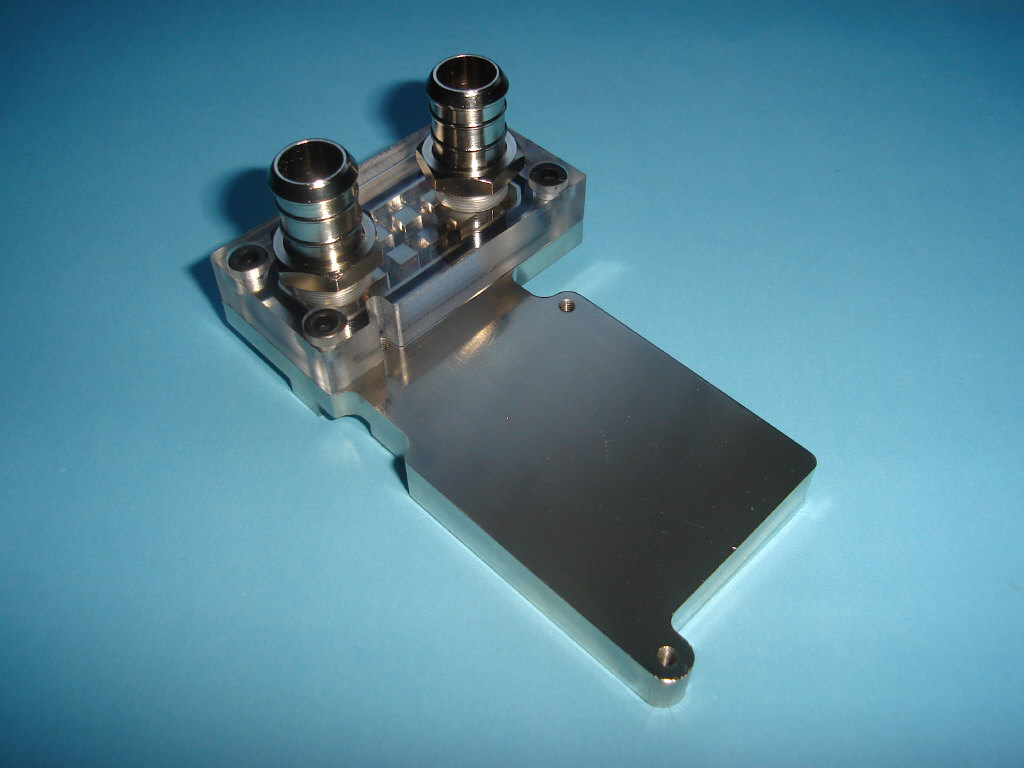

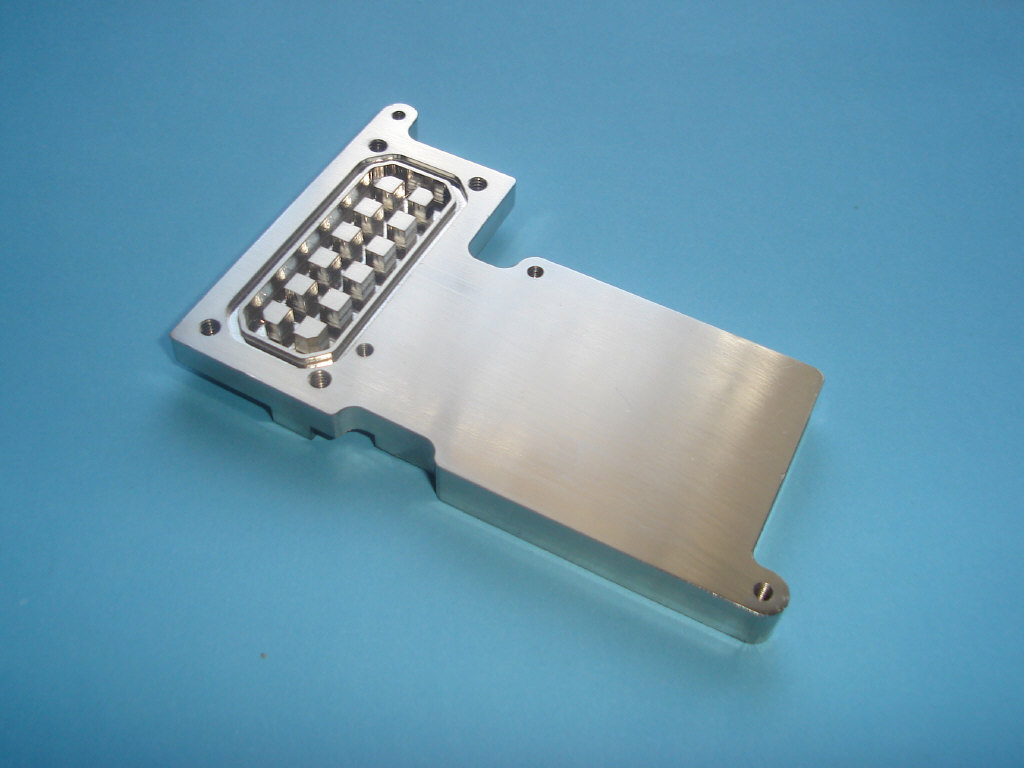

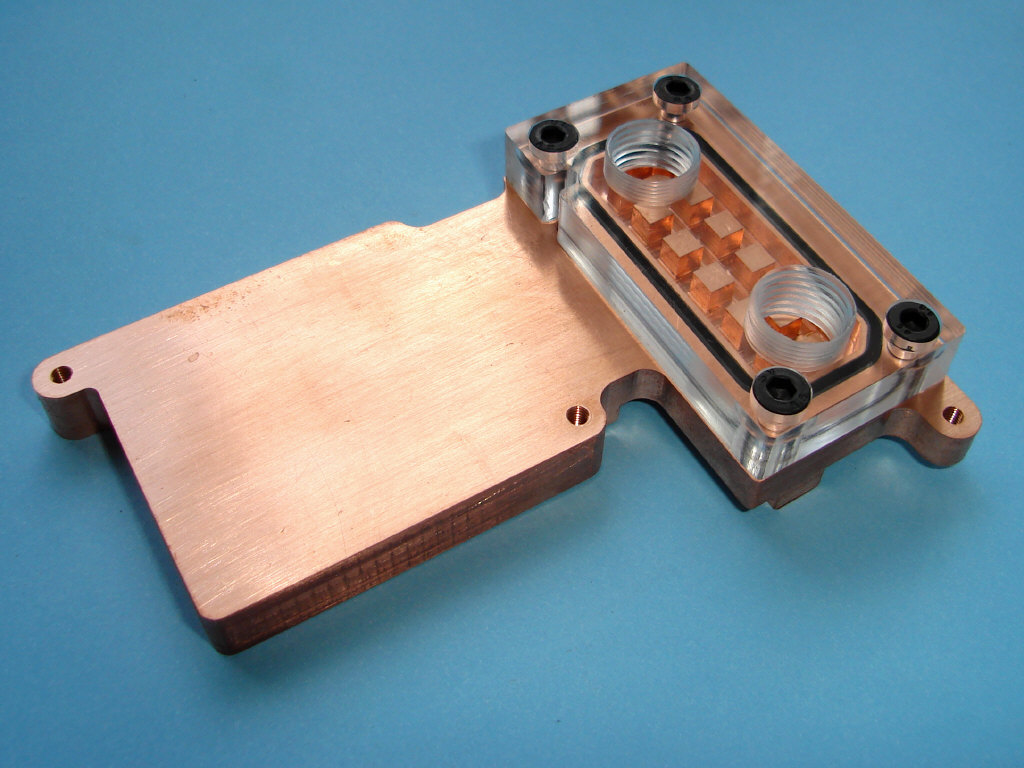

SouthBridge + MOS-fet

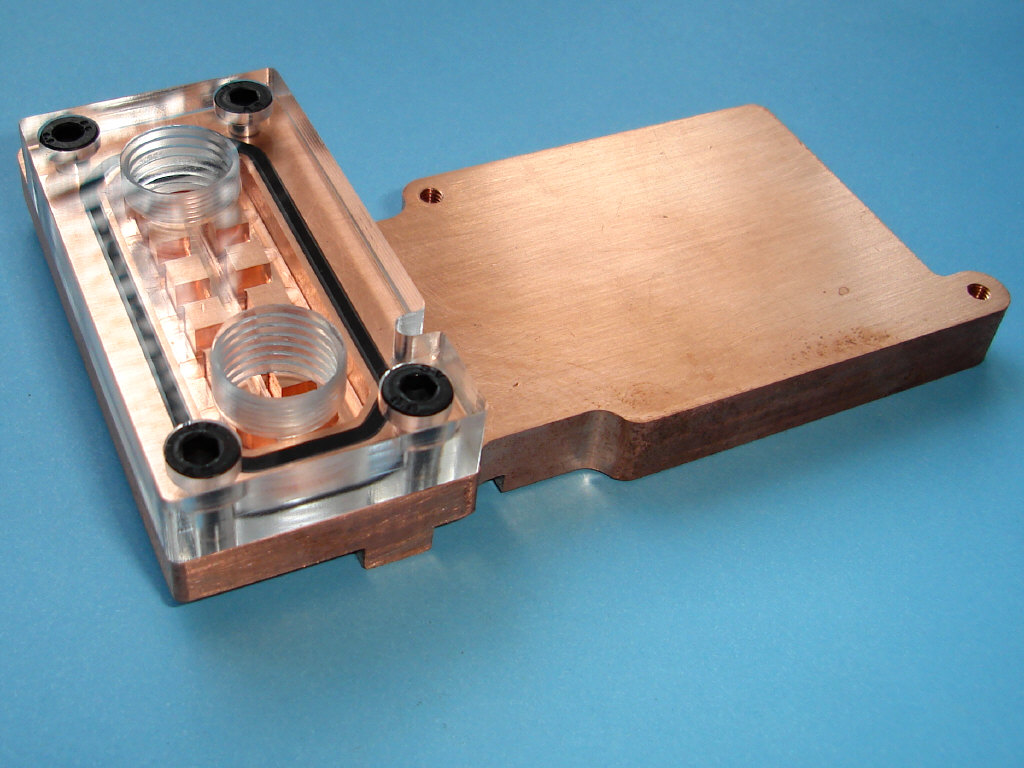

Blok pro jižní můstek a MOS-fet je vyroben z 10mm silného měděného kvádru. Aktivní část bloku má stejnou konstrukci jako blok pro severní můstek. Část bloku pro jižní můstek je spojen s touto aktivní částí kde dochazí k předávání nahromaděného tepla kapalině. Vstupní a výstupní otvor má klasický rozměr G1/4".
Rozměry základny bloku jsou u jižního můstku 44.5x52x9mm a u MOS-fet části 60x31.5x10mm. Rozteč děr pro uchycení k základní desce je 65 mm a u MOS-fet části 58 mm. Pro TOP je použit polykarbonát tloušťky 9.5mm.

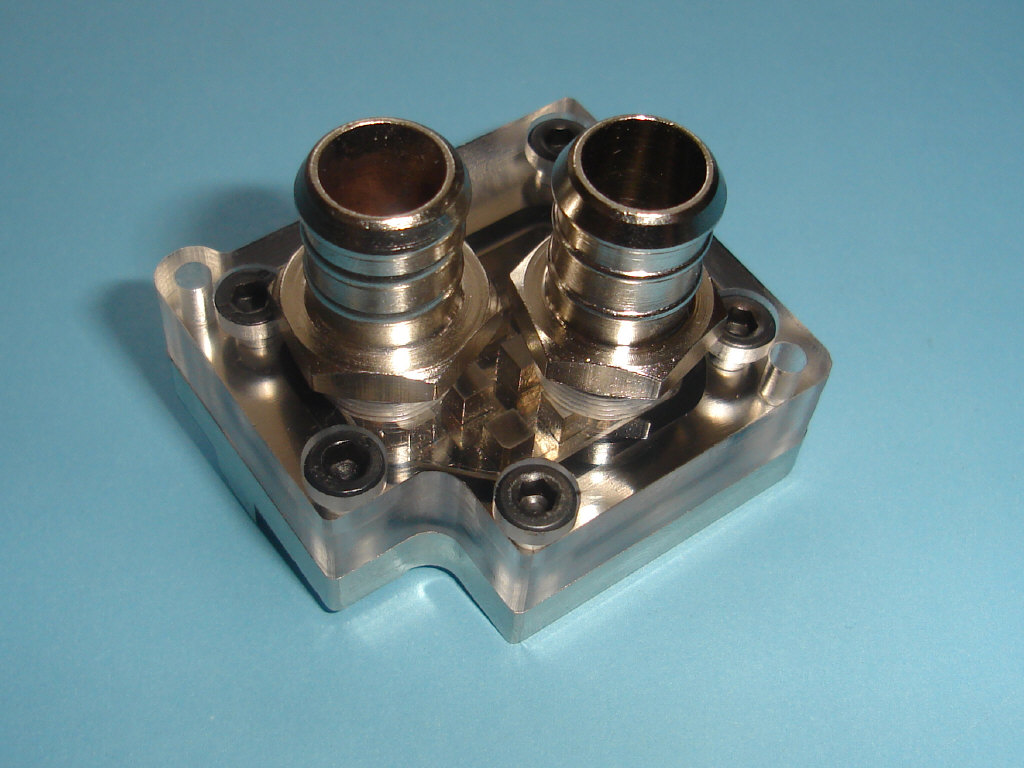

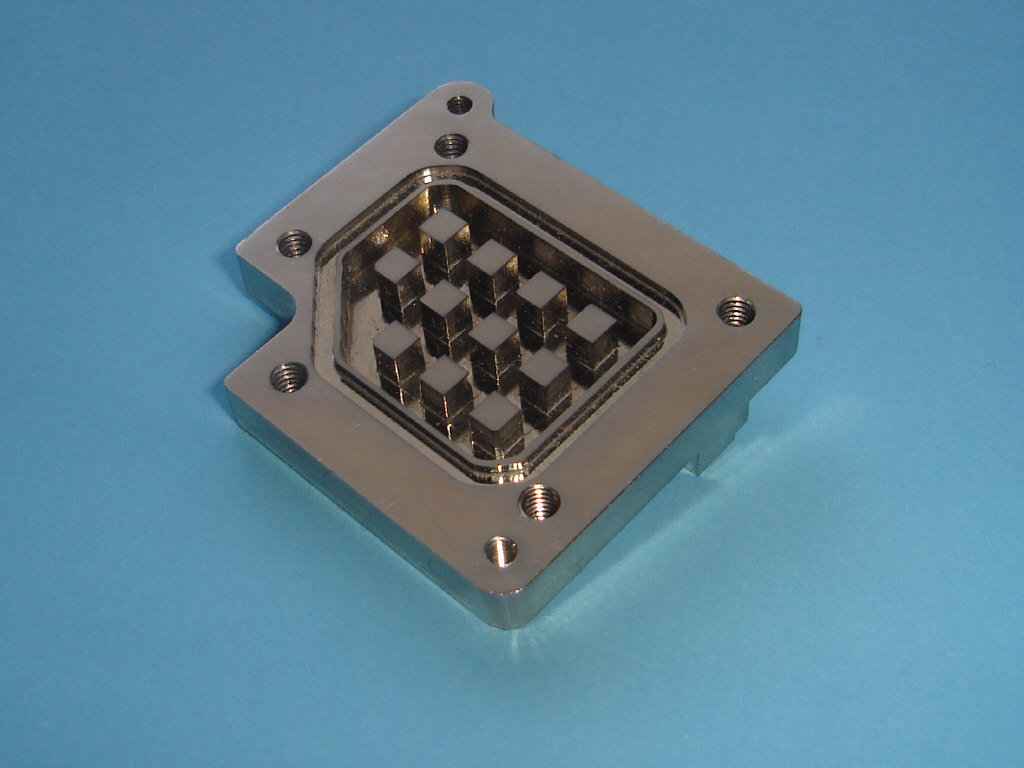

MOS-fet Rv2

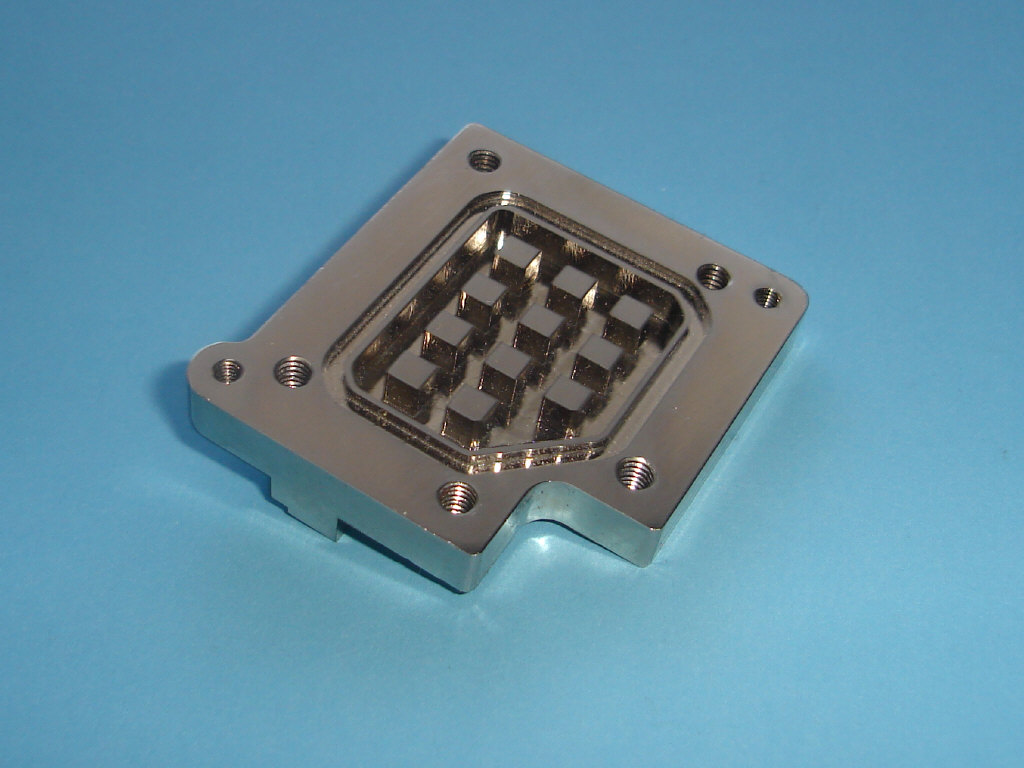

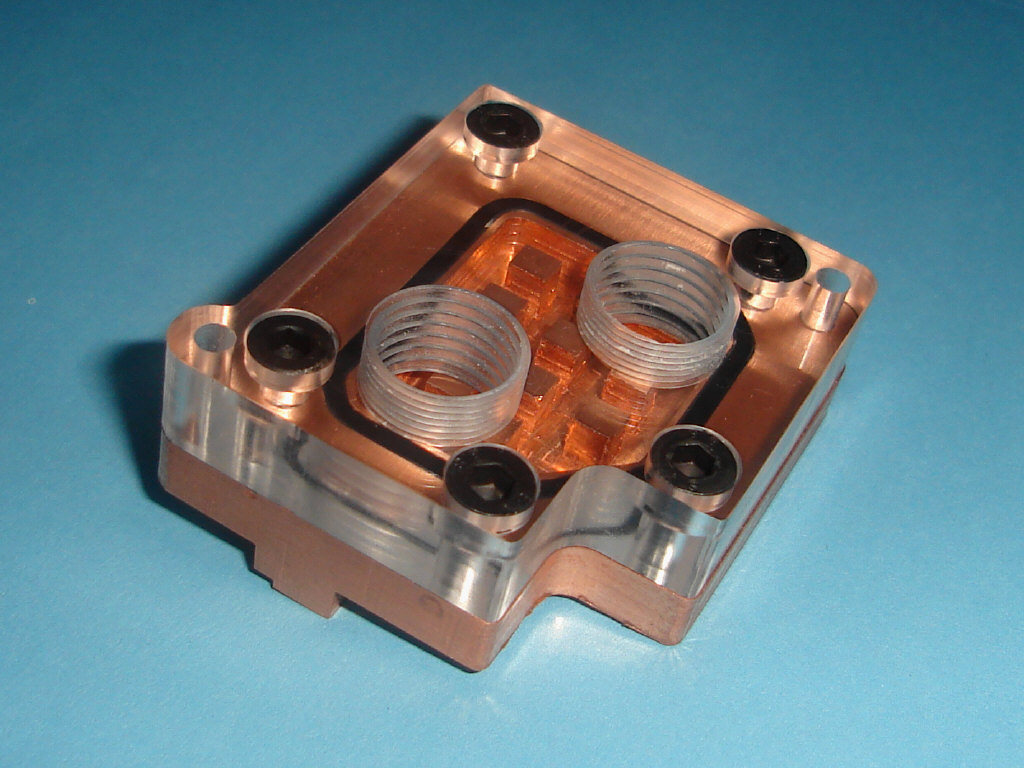

Blok pro MOS-fet je vyroben z 10mm silného měděného kvádru. Vstupní a výstupní otvor má klasický rozměr G1/4". Oproti prvnímu návrhu je rozteč děr pro nástrčné fitinky zvýšena na 20.25 mm. Proto již lze použít standartní fitinky, například oblíbené EK fitinky.
Rozměry základny bloku jsou 47x41x10mm. Rozteč děr pro uchycení k základní desce je 54 mm. Pro TOP je použit polykarbonát tloušťky 9.5mm.

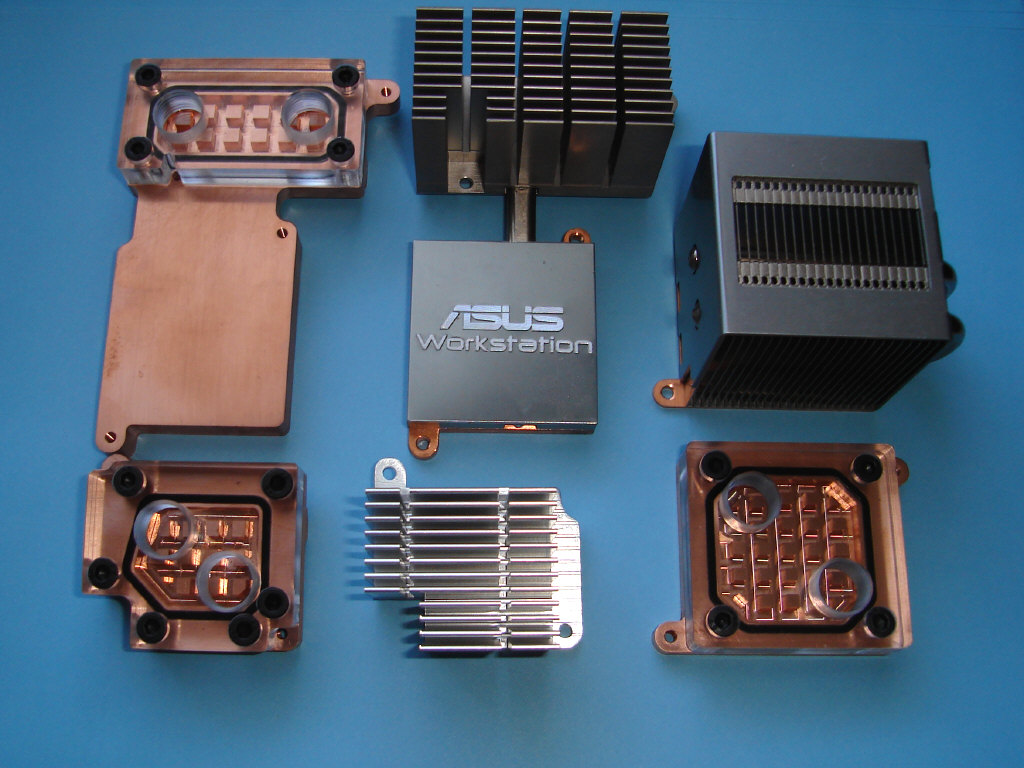

** Původní chladiče a jejich vodní náhrada **
Více fotek naleznete v galerii
